RE交叉滾子軸承

作者：ZLYQX 瀏覽量：970 發布日期：2024-03-24

RE型交叉滾子軸承（外圈整體，內圈分體型）外圈被分為兩片，內圈為整體結構型，該系列適用于內圈旋轉精度高的應用場合。

交叉圓柱滾子軸承結構：在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺，機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。

軸承特點：1、高精度：精度可P4、P2級； 2、高剛性：該系列軸承均帶有預載荷； 3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積小：該軸承體積小，可為主機節省空間。

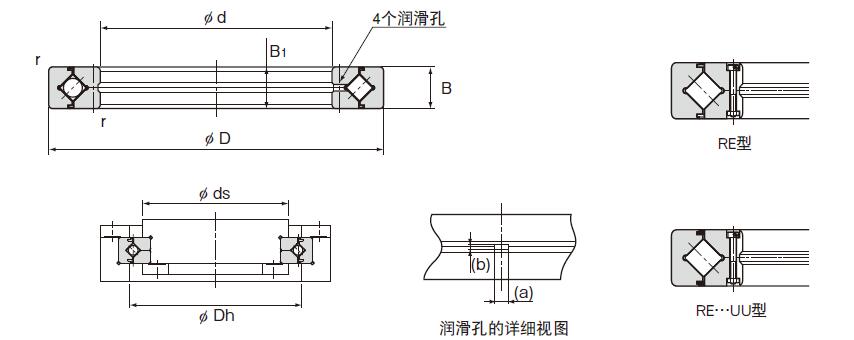

軸徑 shaft diameter(mm)	型號 Identification number	主要尺寸 Main dimensions						靠肩尺寸 Shoulder height		基本的額定負荷(徑向) Basic load rating（radial）		重量 weight
		內徑 inner ring	外徑 outer ring	滾子節圓直徑 Roller pitch circle diameter dp	寬度 width	油孔 Greasing hole	倒角 Chamfer	ds	Dh	C	C0	Kg
		d	D	(mm)	B B1	φ	r(min)			KN	KN
		(mm)	(mm)	(mm)	(mm)	φ	r(min)			KN	KN
40	RE 4010	40	65	53.5	10	1.5	1	47.5	58	8.33	10.6	0.16
45	RE 4510	45	70	58.5	10	1.5	1	51	61.5	8.62	11.3	0.17
50	RE 5013	50	80	66	13	1.5	1	57.5	72	16.7	20.9	0.27
60	RE 6013	60	90	76	13	1.5	1	68	82	18	24.3	0.3
70	RE 7013	70	100	86	13	1.5	1	78	92	19.4	27.7	0.35
80	RE 8016	80	120	101.4	16	1.5	1	91	111	30.1	42.1	0.7
90	RE 9016	90	130	112	16	1.5	1.5	98	118	31.4	45.3	0.75
100	RE 10016	100	140	121.1	16	1.5	1.5	109	129	31.7	48.6	0.83
100	RE 10020	100	150	127	20	1.5	1.5	113	133	33.1	50.9	1.45
110	RE 11012	110	135	123.3	12	1.5	1	117	127	12.5	24.1	0.4
	RE 11015		145	129	15	1.5	1	122	136	23.7	41.5	0.75
	RE 11020		160	137	20	1.5	1.5	120	140	34	54	1.56
120	RE 12016	120	150	136	16	1.5	1	127	141	24.2	43.2	0.72
120	RE 12025	120	180	152	25	2	2	133	164	66.9	100	2.62
130	RE 13015	130	160	146	15	1.5	1	137	152	25	46.7	0.72
130	RE 13025	130	190	162	25	2	2	143	174	69.5	107	2.82
140	RE 14016	140	175	160	16	1.5	1.5	147	162	25.9	50.1	1
140	RE 14025	140	200	172	25	2	2	154	185	74.8	121	2.96
150	RE 15013	150	180	166	13	1.5	1	158	172	27	53.5	0.68
	RE 15025		210	182	25	2	2	164	194	76.8	128	3.16
	RE 15030		230	192	30	3	2	173	210	100	156	5.3
160	RE 16025	160	220	192	25	2	2	173	204	81.7	135	3.14
170	RE 17020	170	220	196.1	20	1.5	2	184	198	29	62.1	2.21
180	RE 18025	180	240	210	25	2	2	195	225	84	143	3.44
190	RE 19025	190	240	219	25	1.5	1.5	202	222	41.7	82.9	2.99
200	RE 20025	200	260	230	25	2	2.5	215	245	84.2	157	4
	RE 20030		280	240	30	3	2.5	221	258	114	200	6.7
	RE 20035		295	247.7	35	3	2.5	225	270	151	252	9.6
220	RE 22025	220	280	250.1	25	2	2.5	235	265	92.3	171	4.1
240	RE 24025	240	300	272.5	25	2	3	256	281	68.3	145	4.5
250	RE 25025	250	310	280.9	25	2	3	268	293	69.3	150	5
	RE 25030		330	287.5	30	3	3	269	306	126	244	8.1
	RE 25040		355	300.7	40	3.5	3	275	326	195	348	14.8
300	RE 30025	300	360	332	25	2	3	319	344	75.7	178	5.9
	RE 30035		395	345	35	3	3	322	368	183	367	13.4
	RE 30040		405	351.6	40	3.5	3	326	377	212	409	17.2
350	RE 35020	350	400	376.6	20	1.5	3	363	383	54.1	143	3.9
400	RE 40035	400	480	440.3	35	3	3.5	422	459	156	370	14.5
400	RE 40040	400	510	453.4	40	3.5	3.5	428	479	241	531	23.5
450	RE 45025	450	500	476.6	25	1.5	1.5	464	484	61.7	182	6.6
500	RE 50025	500	550	526.6	25	1.5	1.5	514	534	65.5	201	7.3
	RE 50040		600	548.8	40	3	3.5	526	572	239	607	26
	RE 50050		625	561.6	50	3.5	3.5	536	587	267	653	41.7
600	RE 60040	600	700	650	40	3	4	627	673	264	721	29
